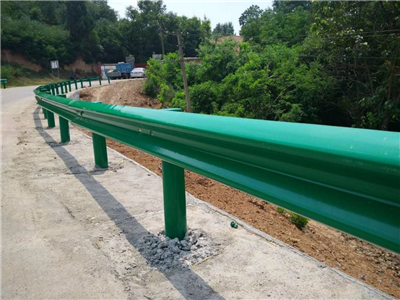

①高速公路波形隔離護(hù)欄材料要求

該文論述的高速公路波形隔離護(hù)欄防護(hù)技術(shù)的基本要求是：護(hù)欄板和立柱要提前做好防腐處理，使用熱浸鍍鋅后，再開(kāi)展聚乙烯浸塑工藝，其中要把鍍鋅量控制在270/mg2，聚乙烯浸塑厚度要大于0.25 mm，螺栓、防阻塊以及部分附件等在經(jīng)過(guò)熱浸鍍鋅后，還需做聚酯噴圖處理，按照要求，鍍鋅量為120/mg2，但要把聚酯噴圖層厚度控制在0.076 mm的范圍以上。

通常波形梁、端頭梁、立柱體和螺栓等使用的鋼材均為一般碳素結(jié)構(gòu)鋼，其型號(hào)為Q235，對(duì)技術(shù)條件的要求是必須符合《碳素結(jié)構(gòu)鋼技術(shù)條件》規(guī)定的要求。防阻塊使用的材料為型鋼，對(duì)其技術(shù)條件要求為必須符合《冷彎型鋼》的規(guī)定要求。

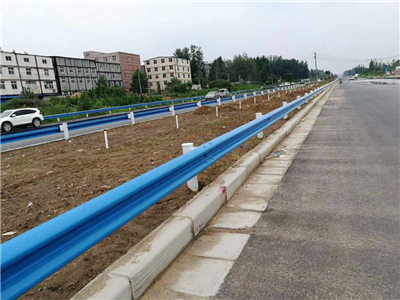

② 鍍層檢驗(yàn)

波形隔離防護(hù)欄鍍鋅層處理要滿足如下指標(biāo)：

一，防護(hù)欄涂層附著性能要高于一級(jí)，在其表面劃痕不得出現(xiàn)凸起情況。

二，防護(hù)欄涂層柔韌性。圍繞測(cè)試軸在15 s之內(nèi)勻速?gòu)澢?80°使其表面無(wú)網(wǎng)紋、裂紋現(xiàn)象出現(xiàn)。

三，防護(hù)欄抗鹽霧腐蝕性能，進(jìn)行5個(gè)周期22 h的抗鹽霧檢驗(yàn)，要求表面無(wú)銹斑、裂紋等。
